Qualitätsprüfung an Stiften
mit Zeilen- und Flächenkameras

Bei einem führenden Hersteller von Stiften und weiteren Schreibgeräten hat Sidonia Systems ein komplexes Hochleistungs-Prüfsystem installiert, bei dem insgeamt vier Flächenkameras und Zeilenkameras an einem einzigen PC-System arbeiten.

An ca. 150 Millionen Point88-Stiften pro Jahr wird seitdem erfolgreich eine Qualitätskontrolle durchgeführt. Diese umfasst die Prüfung der Druckqualität von Logo, Strichcode und Ziffernkombinationen, sowie die Maßhaltigkeit der Kunstoffkomponenten und die Vollständigkeit der weißen Streifen im Stiftlayout.
Zusätzlich wird in einem weiteren Schritt die Geometrie der Stiftspitze vermessen und die Einhaltung enger Toleranzgrenzen überwacht.

Bildgewinnung

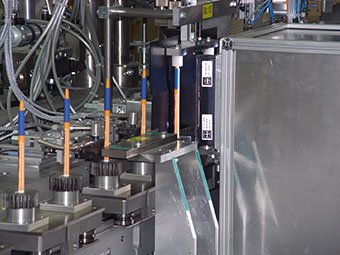

Auf rotierenden Werkstückträgern wird die Oberfläche der Stifte mit Zeilenkameras gescannt und dabei auf die Bildebene abgerollt.

Abrollskizze
Abbildung 1: Prinzip der Bilderfassung.

Dabei arbeiten zwei Cameralink-Zeilenkameras parallel, die mit den Drehgebersignalen jeweils eines Werkstückträgers synchronisiert sind.

Print Check

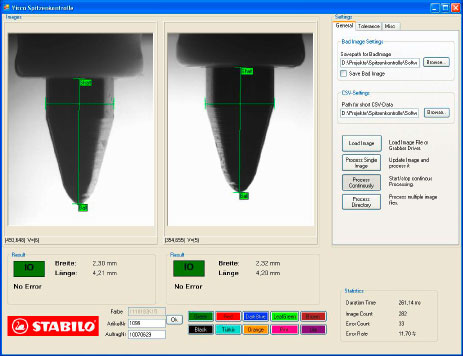

Am gleichen PC-System arbeiten unabhängig davon zwei FireWire-Flächenkameras zur Aufnahme der Spitzengeometrie:

Point Check

System

Statistische Auswertung

Die Prüfresultate werden kontinuierlich statistisch ausgewertet und erlauben so eine schnelle Reaktion auf Fehlerhäufung.

Hardware und Software

Sämtliche Rechner- und Kamerakomponeneten wurden von STEMMER IMAGING geliefert, ebenso die Softwaremodule zur Auswertung der Bilddaten. Für die Prüfung der Streifengeometrie wurde von SIDONIA eine neue, an das Problem angepasste Bildauswertung geschrieben.

Einen ausführlichen Applikationsbericht können Sie als PDF-File downloaden:

Applikationsbericht PDF Applikationsbericht_Stabilo.pdf
152 KB
