3D-Mess-Systeme

Sidonia Systems liefert maßgeschneiderte industrielle 3D-Mess-Systeme zur Qualitäts- und Produktionskontrolle

Aufgrund des stark wachsenden Bedarfs an 3D-Vermessungs- und Auswertungsverfahren, die sowohl eine optische Vermessung als auch eine Oberflächenanalyse von dreidimensionalen Objekten in Echtzeit durchführen, hat Sidonia Systems in die Entwicklung von 3D-Messsystemen investiert.

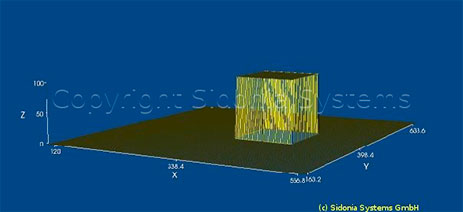

WürfelmessungAbbildung 1: Datensatz zur Triangulations-Messung eines Würfels

Das Prüfverfahren ist insbesondere dort sehr attraktiv, wo hohe Stückzahlen mit hohen Qualitätsoder Sicherheitsanforderungen zusammenkommen, so z. B. in der Zulieferindustrie für Automobilund Flugzeugbau sowie in metall-, textil-, leder-, kunststoff-, elastomer- und keramikverarbeitenden Industrien. Anwendungsfälle sind beispielsweise Elastomerprodukte, Gummi-Dichtungen, CFK (Kohlefaser-Verbundmaterialien), Gussteile, keramische Werkstoffe, Blech- und Tiefziehteile, Lebensmittel (z.B. Pralinen).

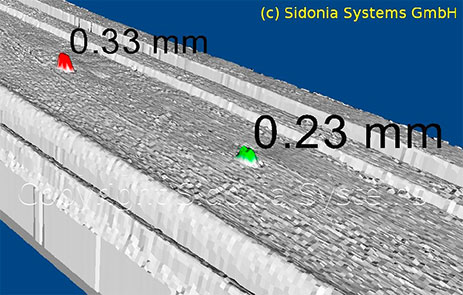

HöhenmessungAbbildung 2: Präzisions-Höhenmessung kleiner Strukturen an Gummidichtungen.

Die Datenerfassung erfolgt zum Beispiel mit Hochgeschwindigkeits-3D-Kameras, die eine schnelle 3D-Triangulation ermöglichen. Die gewonnenen Datensätze werden mit der 3D-Analysesoftware "Mentor3D" visualisiert und ausgewertet.

Kamera
Abbildung 3: Hochgeschwindigkeits- 3D-Kamera.

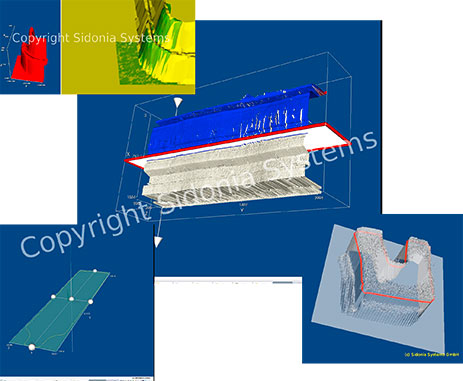

Für die Datenauswertung stehen leistungsfähige Algorithmen zur Verfügung, z.B. können durch Kontur-Extraktionsverfahren Produktionsabweichungen zuverlässig erfasst werden.

3D-Messungen

3D-Messsysteme von Sidonia Systems zur Qualitäts- und Produktionskontrolle - lassen Sie sich von uns beraten.
