Flexibles Label-Prüfsystem
mit unterschiedlichen Layouts

Sidonia Systems hat für einen renommierten deutschen Automobilzulieferer ein Labelprüfsystem entwickelt und an mehreren Arbeitsstationen in Betrieb genommen.

Jedes Steuergerät, das das Werk verlässt, muss eindeutig durch ein aufgeklebtes Label gekennzeichnet sein. Das Layout des Labels, wo welche Information steht, gibt der Kunde vor - und ändert es bei Bedarf. Für die Labelprüfung muß also ein flexibles System gefunden werden, das sich bei Bedarf schnell adaptieren lässt. Ebenso wichtig ist die Rückverfolgbarkeit - alle Prüfergebnisse müssen für 15 Jahre gespeichert werden und bei Bedarf schnell auffindbar sein.

Bildgewinnung

Die Bildaufnahme geschieht mit hochauflösenden Monochrom-Kameras von JAI bzw. SONY, der Prüfungsvorgang wird vom Mitarbeiter manuell per Knopfdruck ausgelöst.

Arbeitsplatz Labelinspektion

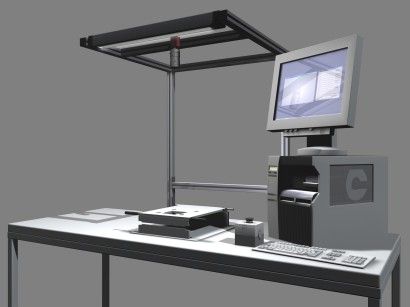

Abbildung 1: Arbeitsplatz mit Prüfsystem. Nach dem Aufkleben des Labels drückt der MA den Prüfknopf und kann Sekundenbruchteile später das Prüfergebnis am Monitor sehen.

Der Arbeitsbereich darf durch das Inspektionssystem nicht eingeschränkt werden, deshalb gibt es keine Möglichkeit der Einhausung und keinen Fremdlichtschutz - schlechte Voraussetzungen für konstante Aufnahmequalität. Schwankende Bildhelligkeiten muß die Software während der Prüfung ausgleichen.

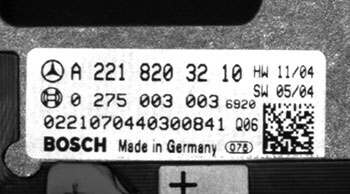

Label 1

FlexibilitÄt

Das Layout und die durchzuführenden Prüfungen des Labels sind komplett parametrisierbar - von den Abmessungen bis zu den Inhalten. Die Prüfung umfasst das Auffinden des Labels, die Vermessung der korrekten Position sowie die Prüfung aller Aufdrucke auf Lesbarkeit und korrekte Positionen. Auch die Toleranzen der Druckpositionen sind parametrisierbar.
Jedem Label-Layout ist ein eigenes Prüfprogramm und eine eindeutige Nummer zugeteilt. Bei wechselnden Labeln wird die Prüfnummer von der SPS vorgegeben - das entsprechende Prüfprogramm kann somit von Label zu Label verschieden sein.

RÜckverfolgbarkeit

Jedes Bild und die Ergebnisse der Prüfungen werden gespeichert und können nach bestimmten Kriterien abgerufen werden. Eine perfekte Ausgangskontrolle, die individuell und schnell auf Änderungen reagieren kann.

Label 2

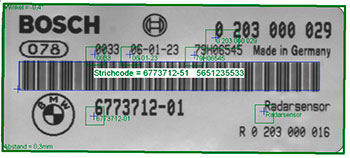

Abbildung 2: Detaillierte Anzeige der Prüfergebnisse.

Hardware und Software

Alle Kamerakomponenten und Framegrabber wurden von STEMMER IMAGING geliefert, der Bildeinzug, die Bildanzeige sowie die Auswertung geschieht mit dem CVB-Imagemanager und entsprechenden CVB-Bildverarbeitungsmodulen.
Für die Speicherung und Archivierung der Bilddaten wird das Datenbanksystem ODYSSEUS von Sidonia Systems verwendet.
Die Verbindung der Prüfsysteme mit der Anlagen-SPS geschieht über 24V-Leitungen und per RS-232-Datenaustausch.
